我的MacBook笔记本90%的时间都是放在家里合盖，外接第三方键盘鼠标运行，因此几乎不可能用上电脑键盘里的touch id。然而指纹解锁又确实方便，这让我一直在探索外接触控键的可能性。

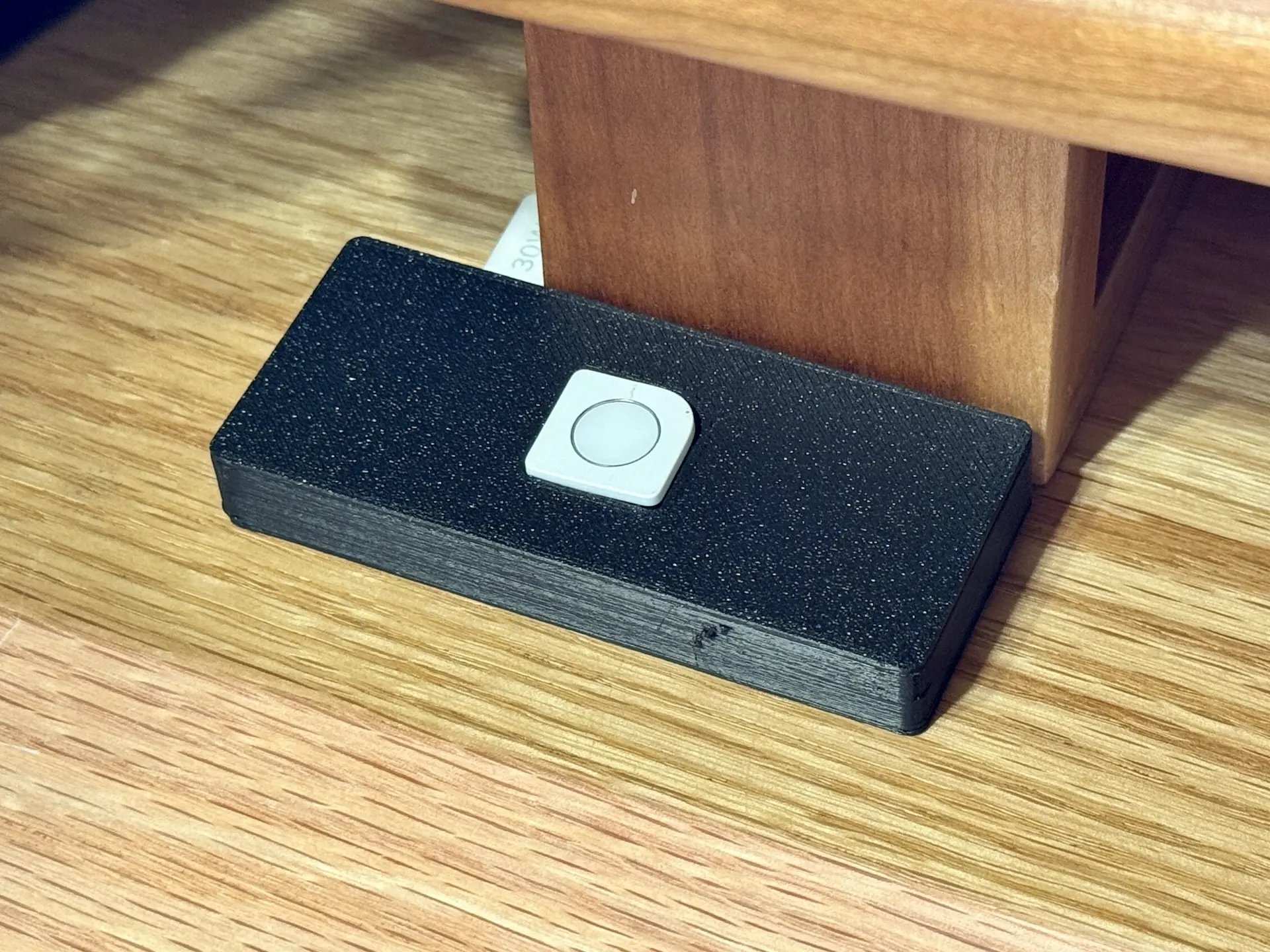

最近在小红书🍠上偶然刷到有博主利用二手妙控键盘触控组件，制作了一个外接touch id设备。经过一番摸索（外加拆坏一块键盘）之后，成功利用图纸打印并组装。现在它被放在我的左手边上，伸手即可在合盖使用的状态下解锁设备。
这篇文章记录了这段时间的探索过程，如果你也想要为了增加这个小功能费点功夫折腾一下，欢迎参考🙂
材料准备
组装材料可以分为两部分：从键盘上拆下的触控组件以及3D打印的PLA外壳。
触控组件
触控件必须从苹果的设备上拆下，同时外壳的尺寸设计，只能使用无小键盘版本的妙控键盘。至于键盘是lighting口还是type-c口无所谓，它们的排线都是一致的，可以互换。
闲鱼市场上能找到各种各样的外版二手键盘，只要指纹功能能够正常使用就可以，目前的均价大概在包邮¥320左右。如果愿意淘个人出的损坏键盘，价格应该还能再便宜些。

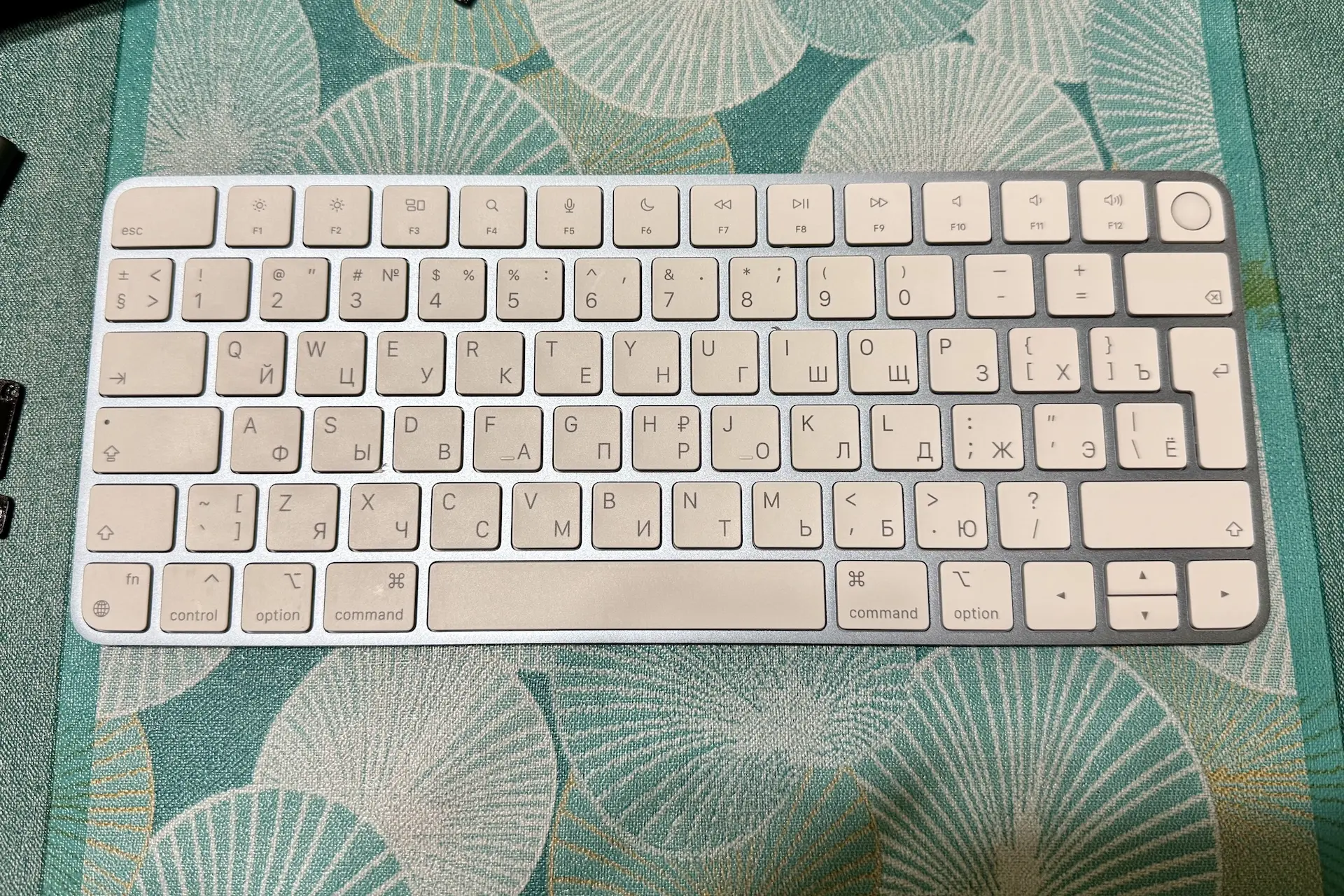

我购买的这把是俄罗斯版的二手lighting口Magic Keyboard 3代，标注型号是A2450。拿回家后检查，外壳有一些轻微磨损，上机测试指纹功能完好。
3D打印外壳
我一共尝试了两种图纸，都可以在maker world中直接下载：
Touch Magic：https://makerworld.com/zh/models/479090-touch-magic
Touch ID Button Enclosure：https://makerworld.com/zh/models/2260456-touch-id-button-enclosure
我平时很少使用3D打印机器，所以家里并没有设备。这次打印是找了淘宝上的3D打印工场，材料选择了PLA，打印一个外壳使用的材料非常少，因此商家都会按照打印起步价收费，价格在30元左右。
螺丝
外壳组装使用的螺丝以各种型号的圆头自攻螺丝为主，根据型号网购即可。几毛钱能买一大包，不过质量也不是特别好，拧的时候容易滑丝。为了避免螺丝滑丝卡在孔里，挑选的时候尽量选质量好的。
计算一下我买到的材料价格：妙控键盘¥319+外壳¥30+螺丝¥1=¥350。
触控组件拆解
网络上对于拆解妙控键盘的拆解流程信息较少（至少中文互联网是这样）。苹果在设计时就没想过让用户拆开，一旦拆开基本等于报废，真正上手拆解的人肯定不多。
因此这里我大致说明一些注意事项，避免拆解时伤到组件。

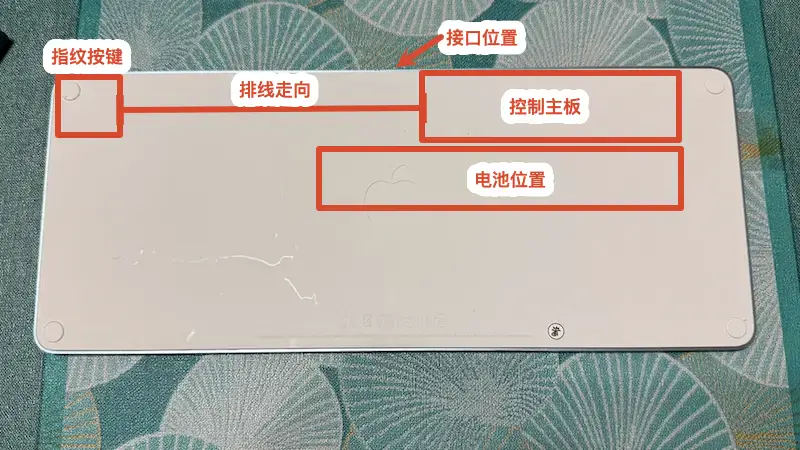

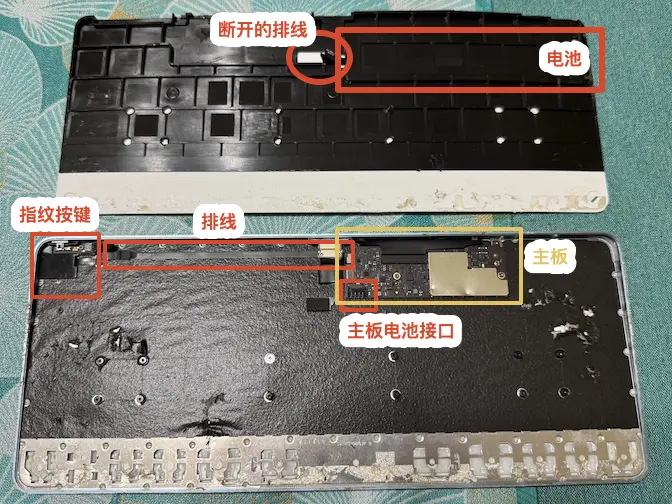

上图大致画出了重要部件的位置，其中排线粘贴在金属外壳那面，是最脆弱的部分，稍一用劲过猛就会折断，一定要小心。此外电池和主板之间也有排线，但是我们做的是有线版本，不需要电池，因此这里的排线断开也没有关系。

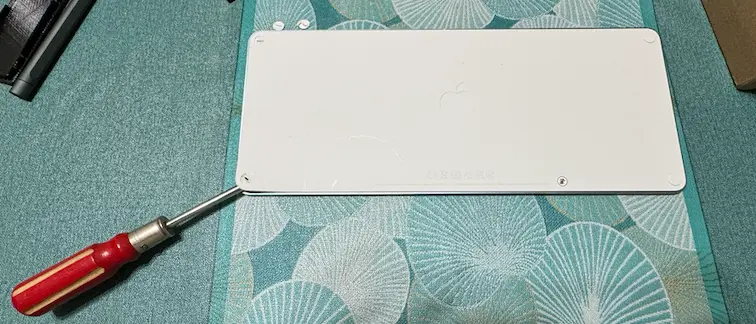

为了避免伤到组件，拆解的时候建议从键盘下方入手，从金属外壳和塑料背板的缝隙入手撬开。外壳和背面之间有大量的胶水，在正式拆之前最好先用吹风机加热一下，便于拆开。
撬开口子后就可以大力出奇迹掰了，但是这样做极大概率会扯断电池排线，如果想要保留电池就需要继续小心撬开。
这是拆开后的外观，可以看到电池和主板之间的排线已经断开了，为了美观图中「主板电池接口」位置的接头已经被我取下。

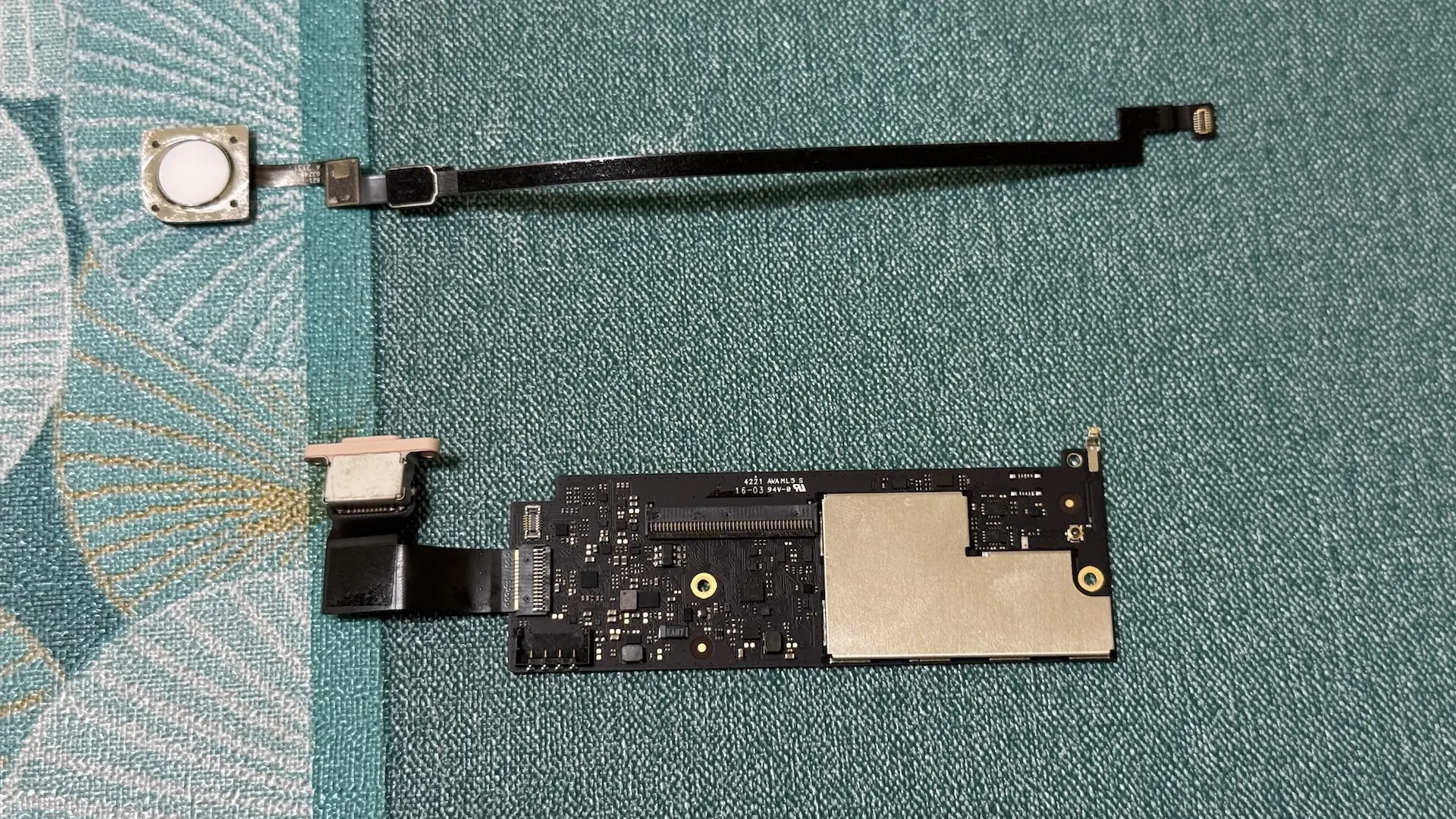

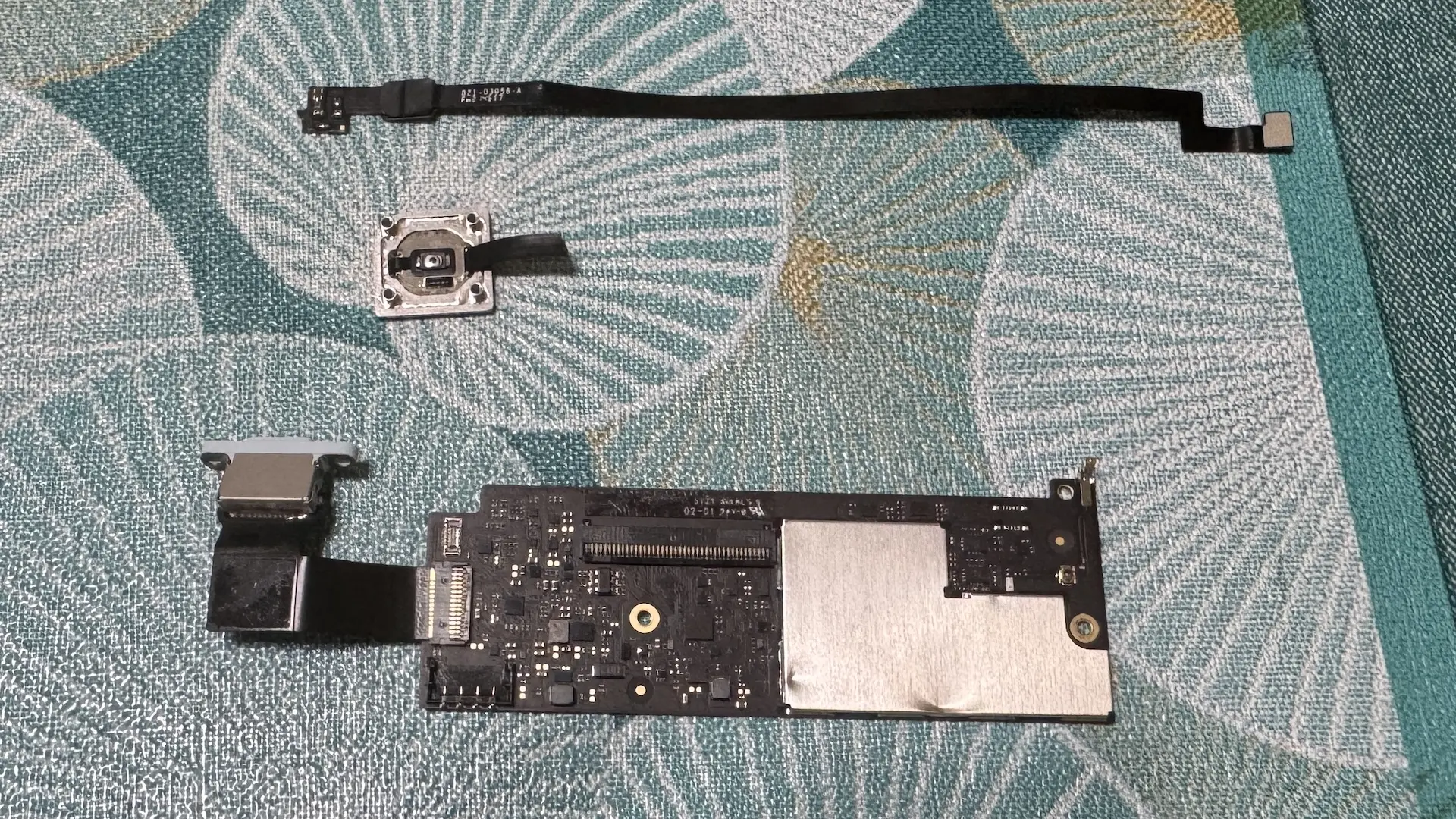

接下来我们要取下指纹按键、排线、主板以及接口部分。使用梅花螺丝刀取下所有螺丝即可将所有组件从板子上取下。注意排线以及主板连接的接头可以轻轻揭下，这样方便将指纹按键和排线从板子上取下（否则按键和主板将会因为排线的连接被板子卡住无法取出），最后安装时再将接头装回主板上就行。
注意，接下来如果想要使用方案一组装，则需要拆去触控件外部的塑料外壳（如上图所示）。若想使用方案二组装，则白色塑料壳需要保留（参考最初的效果图），不小心拆掉也没有关系，随时可以安装回去。
如果要使用方案二，还需要拆卸下触控按钮背面的铁片。这里忘记了拍照留档，所以用网图标注一下。

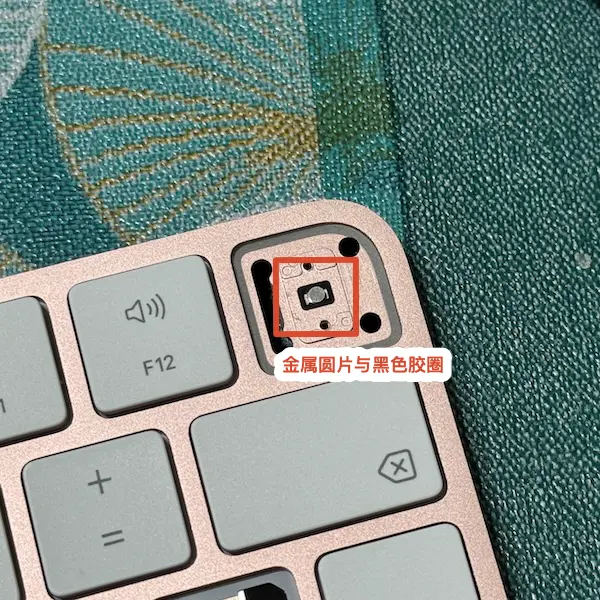

另外，在实操方案二时发现，使用下面自带的按钮控件按压效果更好，建议在拆开时保留。
设备外壳组装
我先后尝试了两种图纸方案，根据我的经验，我会更推荐方案二。
方案一：Touch Magic（较难复现）
这是我根据小红书帖子尝试的第一个方案，下载与点赞数量较多。然而实际打印组装尝试后发现了两个问题：
材料清单中提到的螺丝型号，在实际组装时无法正确拧入孔位；
为了复现触控件的按键功能，作者触控件盖板的位置设计了一个凸起，并指明打印层高为0.12mm。但我咨询的所有打印工场都表示最小打印层高为0.18mm，按照这个层高打印后安装，按钮功能无法正常工作。
综合上面的两个问题，不建议用这张图纸制作设备。
但如果你坚持访问，那么以下是我的安装过程：
首先要准备好M2x3的圆头自攻螺丝，另外原文中提到的M1x3的自攻螺丝在实际使用的时候发现太细无法匹配，因此我也无法确定具体需要哪种尺寸的螺丝才能固定接口位置。

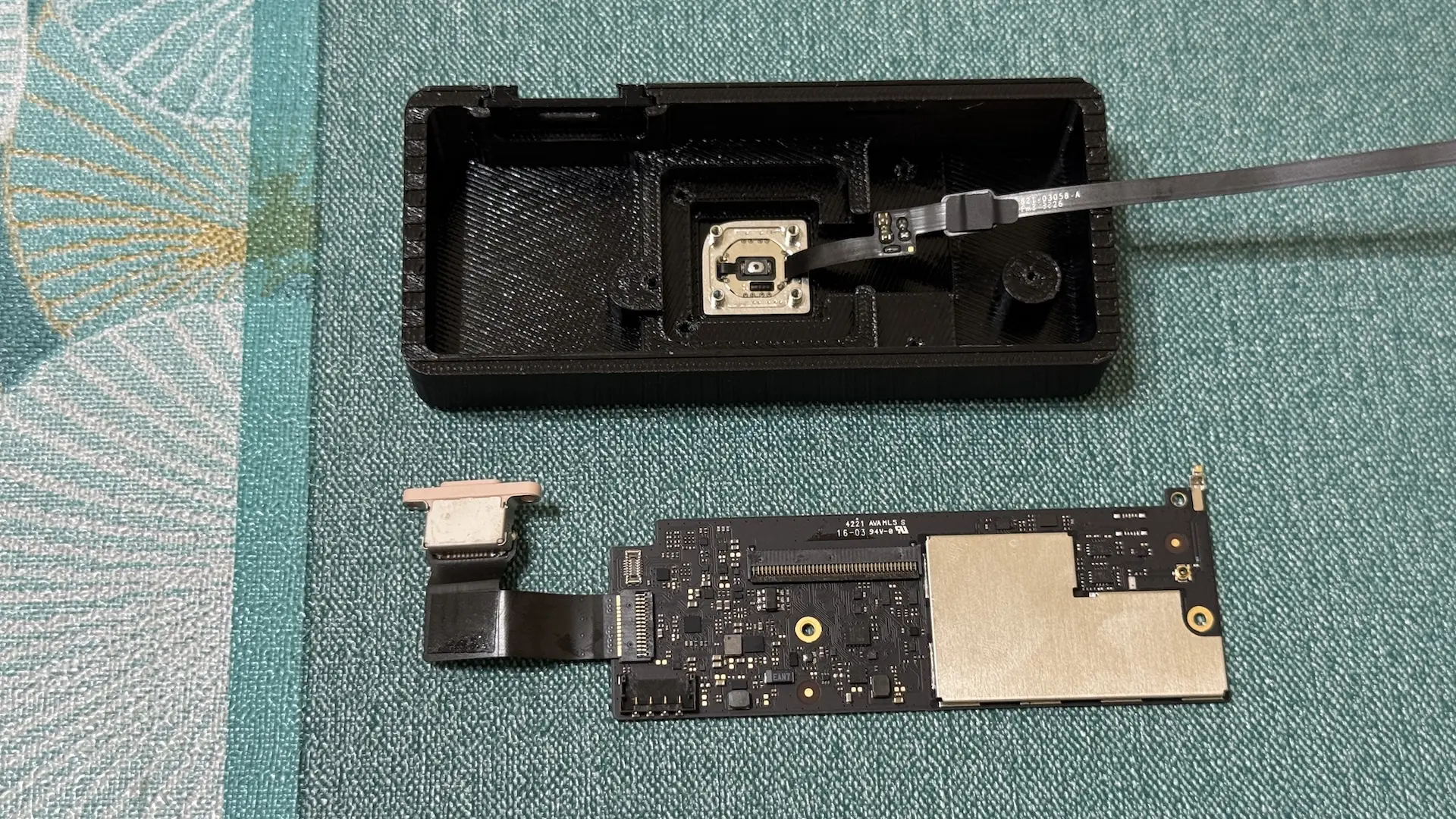

首先将指纹按键放进外壳中间，注意如果前一步没有拆去外面的一圈白色外壳，这里按键是放不进去的。

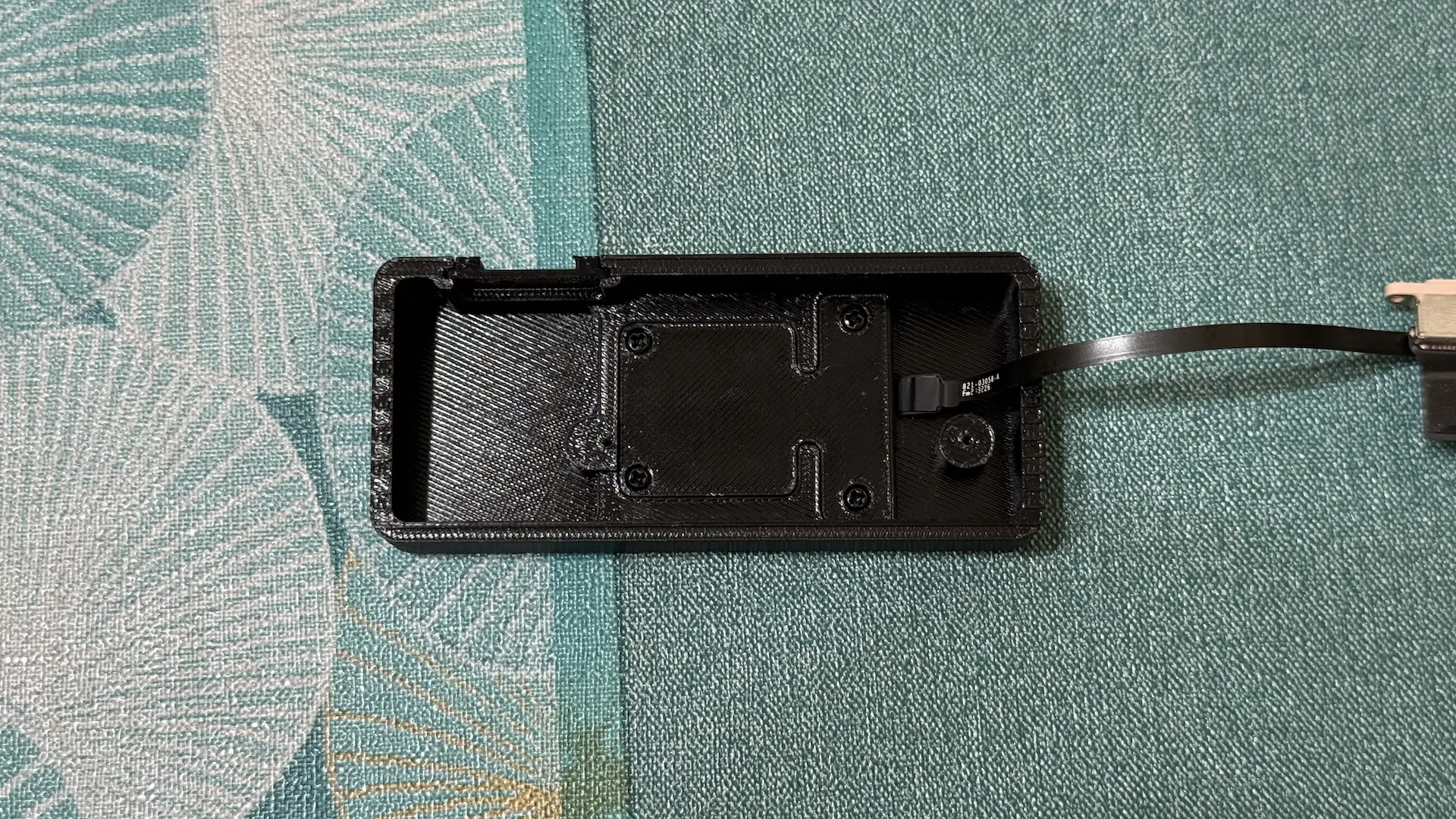

接着用上面提到的黑色盖板盖上，使黑色的凸起与触控按钮背面接触，用于实现按键功能。再使用带孔位的盖板盖上，用4颗M2x3自攻螺丝固定。

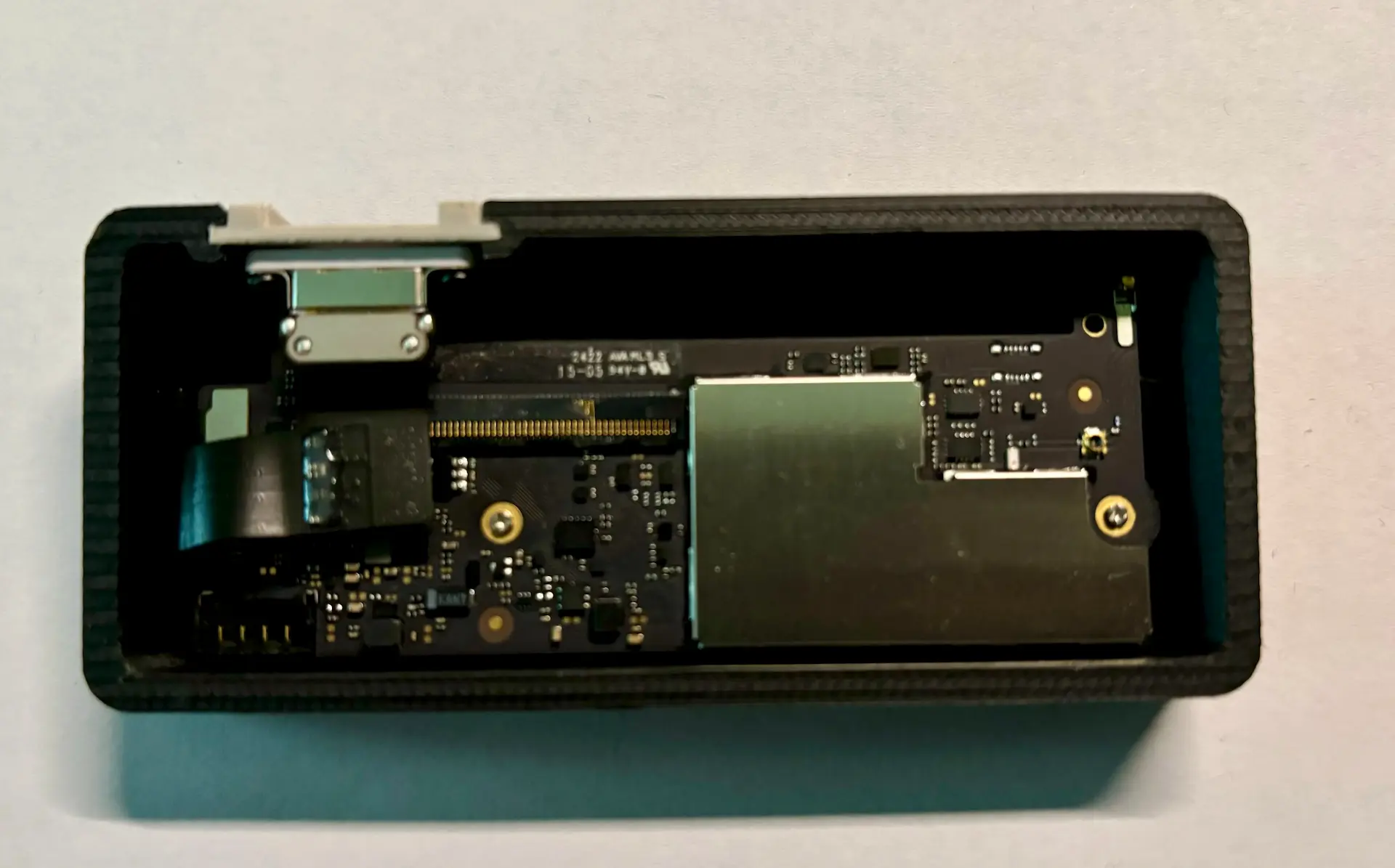

接下来使主板正面朝上放入外壳，同时使用自攻螺丝将接口与接口外壳组件组装在一起，即可将主板整个装进外壳。
最后扣上背板，即可完成安装。
方案二：Touch ID Button Enclosure
这是我最后采用的方案，虽然点赞与下载量较低，但作者给出的螺丝型号是准确的，使用M1.4x3的圆头自攻螺丝以及原本键盘中用于固定触控件的螺丝即可固定。组件数更少，安装更简单。
作者只测试了type-c版本键盘的可行性，而我用lighting接口键盘同样完成了组装，因此两者应该都可以拆下来使用。
另外我在实践的过程中发现，作者给出的方案中也使用了打印的一层凸起用来实现按钮功能。然而作者设置的层高也是0.12mm，3d打印工场没办法做到这个精细度，如果用这个方式安装按钮将无法正常使用，只能触控。

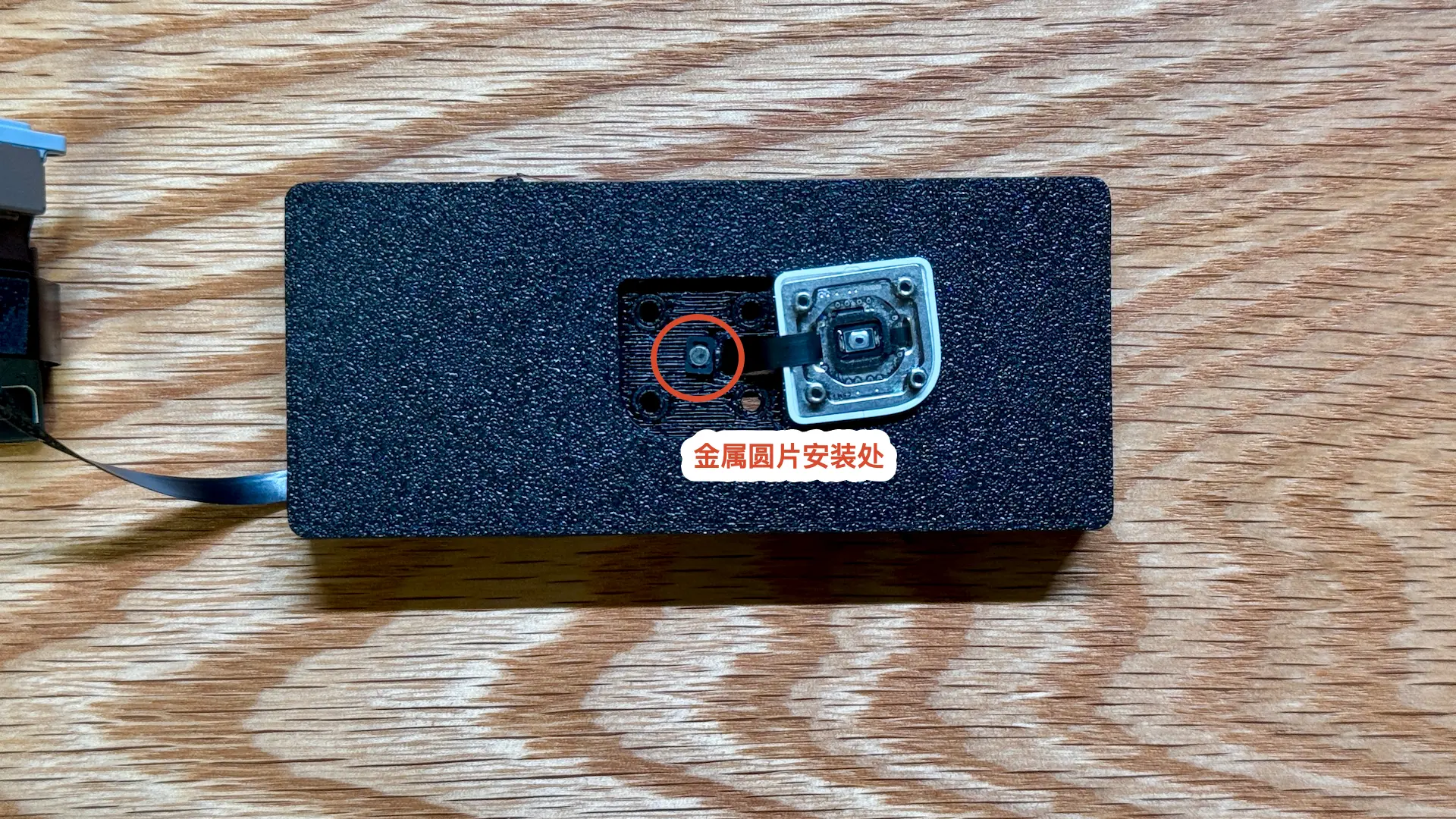

为了解决这个问题，我拆下了在拆解流程中提到的键盘自带的金属圆片与胶圈，将打印出来的凸起磨平后用502胶水粘贴（注意圆片朝上与触控键接触），这样的按键效果就与原装键盘非常接近了。唯一的问题就是按钮可能会比外壳高出一截，不过不影响实际功能。

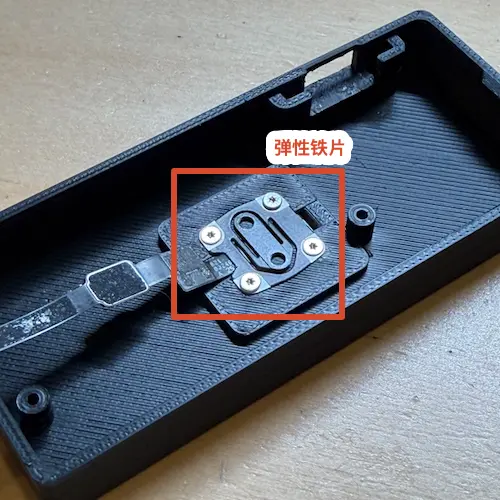

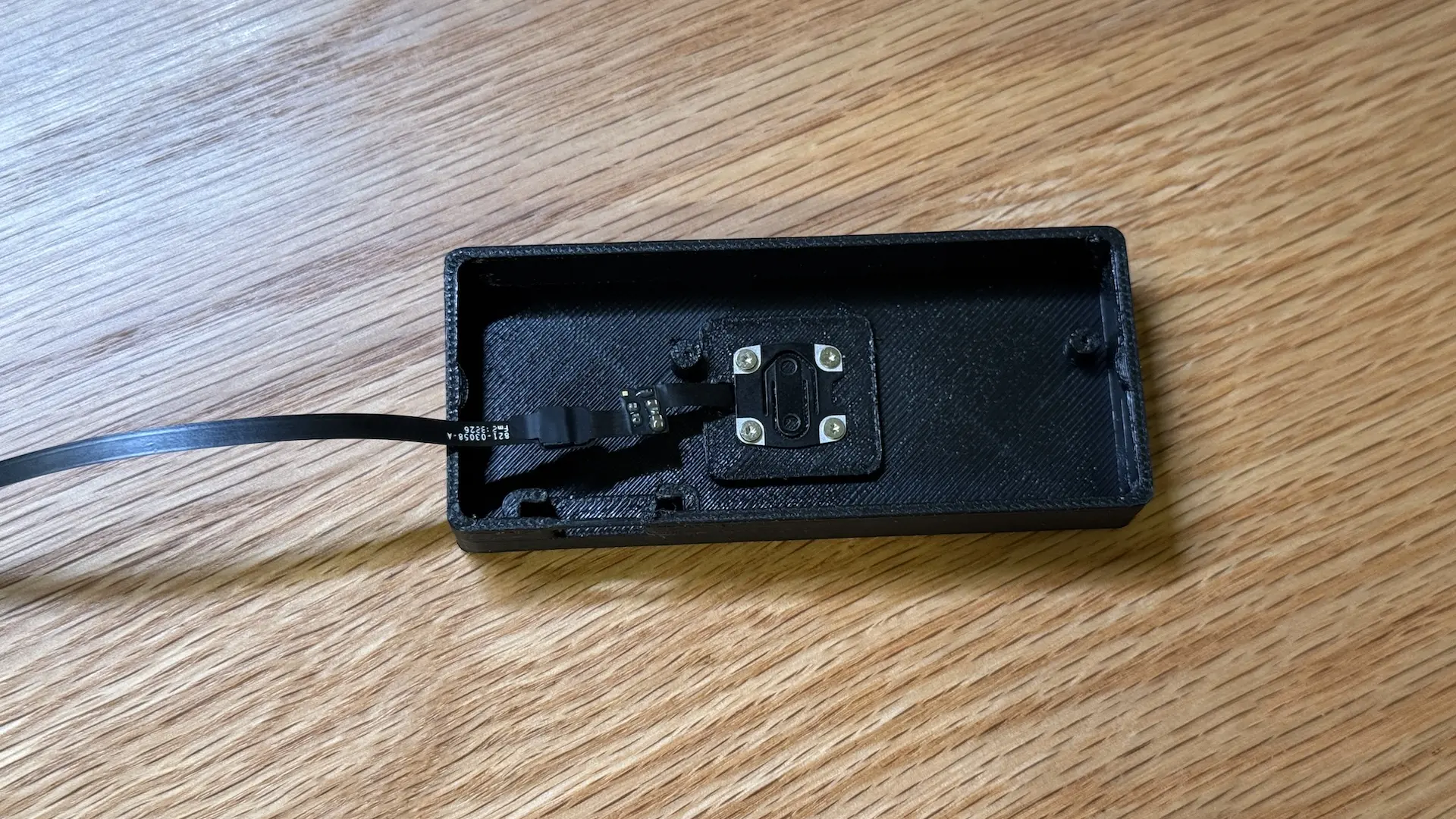

接下来装上触控件，使排线穿过外壳来到内侧。注意触控件的白色外壳不要拆掉，否则影响外观以及使用。再用原装螺丝固定按钮与键盘上拆下的小铁片，有两点需要注意：
铁片看起来是方形，但长宽有别，按照图示方向才能正确安装；
原装螺丝不要拧的太紧，不然按钮没有按下的行程。

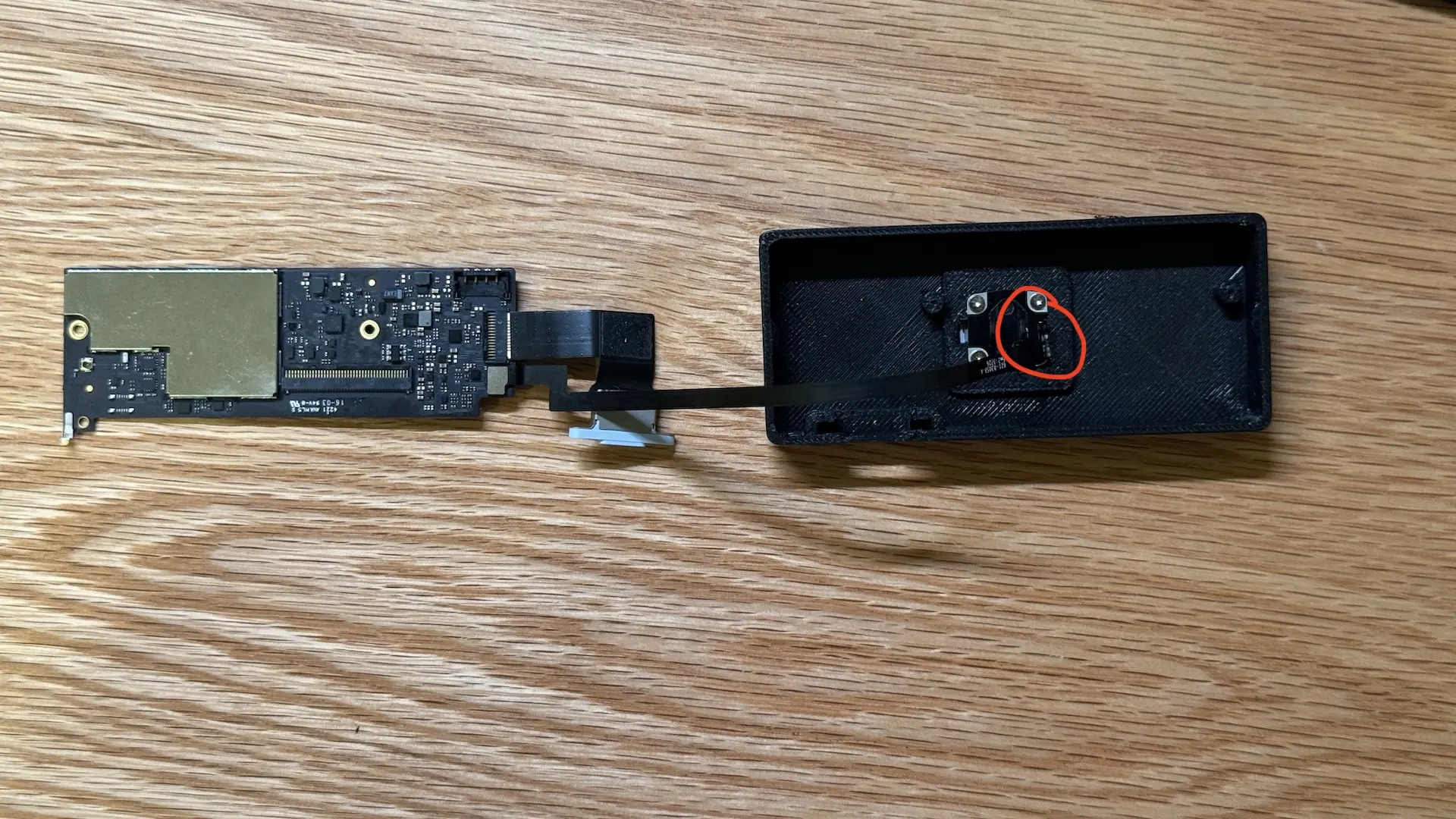

接下来放入主板，由于排线比较脆弱，最好按照原作者的要求来翻转，尽可能避免压断排线。翻转方式如下：
从画红圈的外壳孔洞处折叠排线（不要使劲按住，小心折断），使排线走向另一侧。

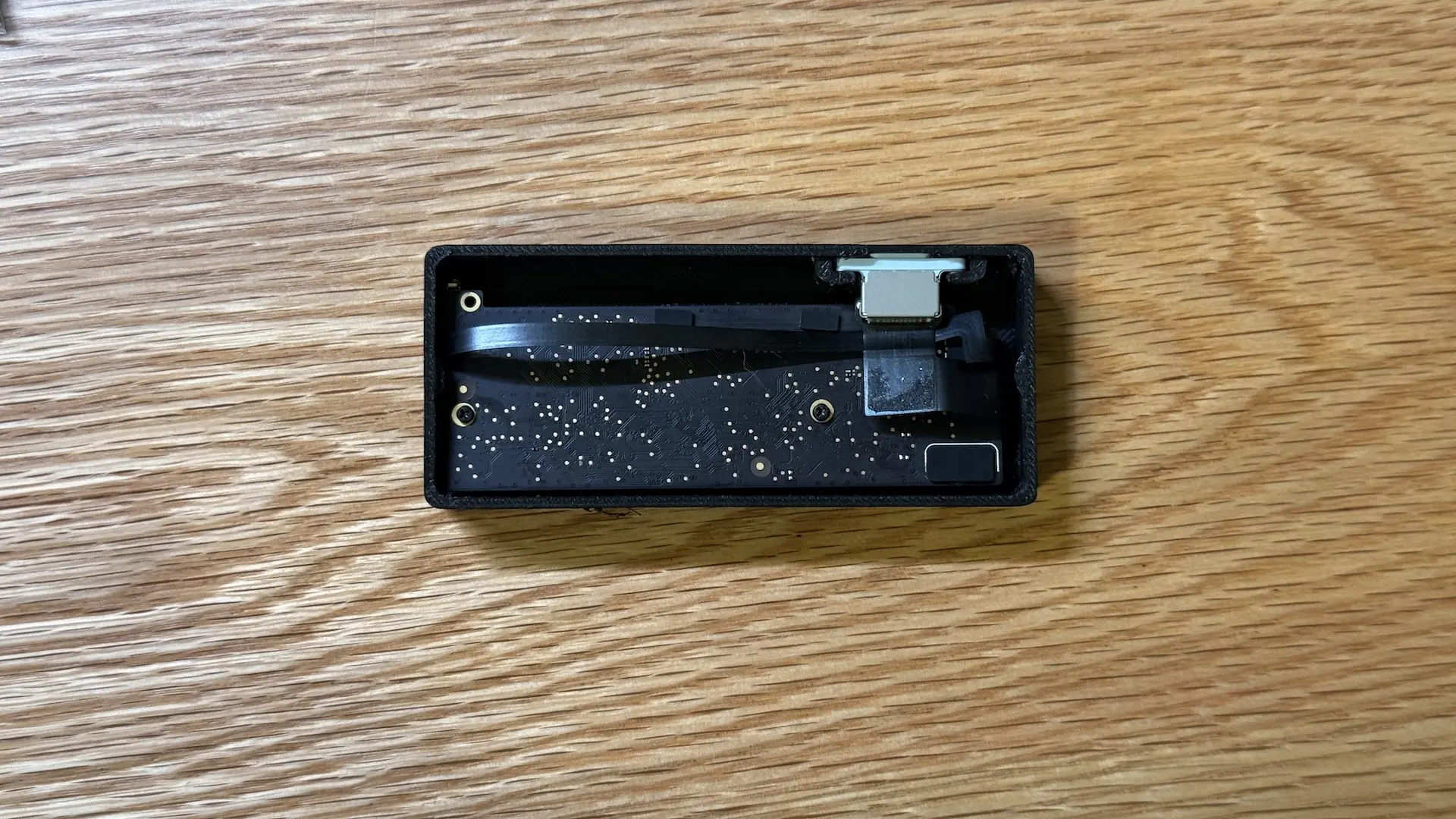

让主板沿着排线方向折叠，使主板背面朝上，排线从背面绕过主板。使用2颗M1.4x3固定主板，将接口插入设计好的凹槽。
现在扣上背板，完成组装。
总结
很久没有自行组装这种小设备了，因为有现成的图纸与流程所以并不难，偶尔折腾一下还是挺有意思的。
可惜的是拆解第一块键盘的过程中，因为不清楚排线与主板的接口可以临时拔掉，在取出触控组件的时候不慎折断了排线。
读者在复现的时候一定要小心，线断了可就真没得修了，痛失300大洋😭
